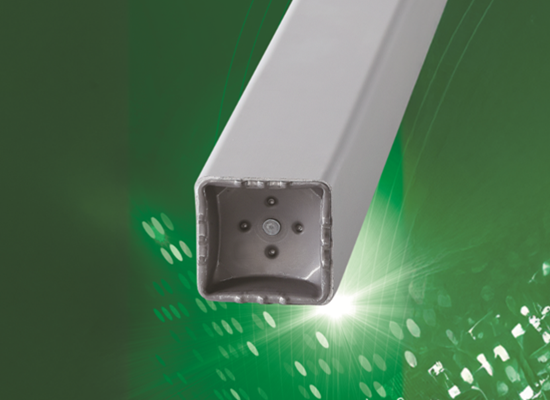

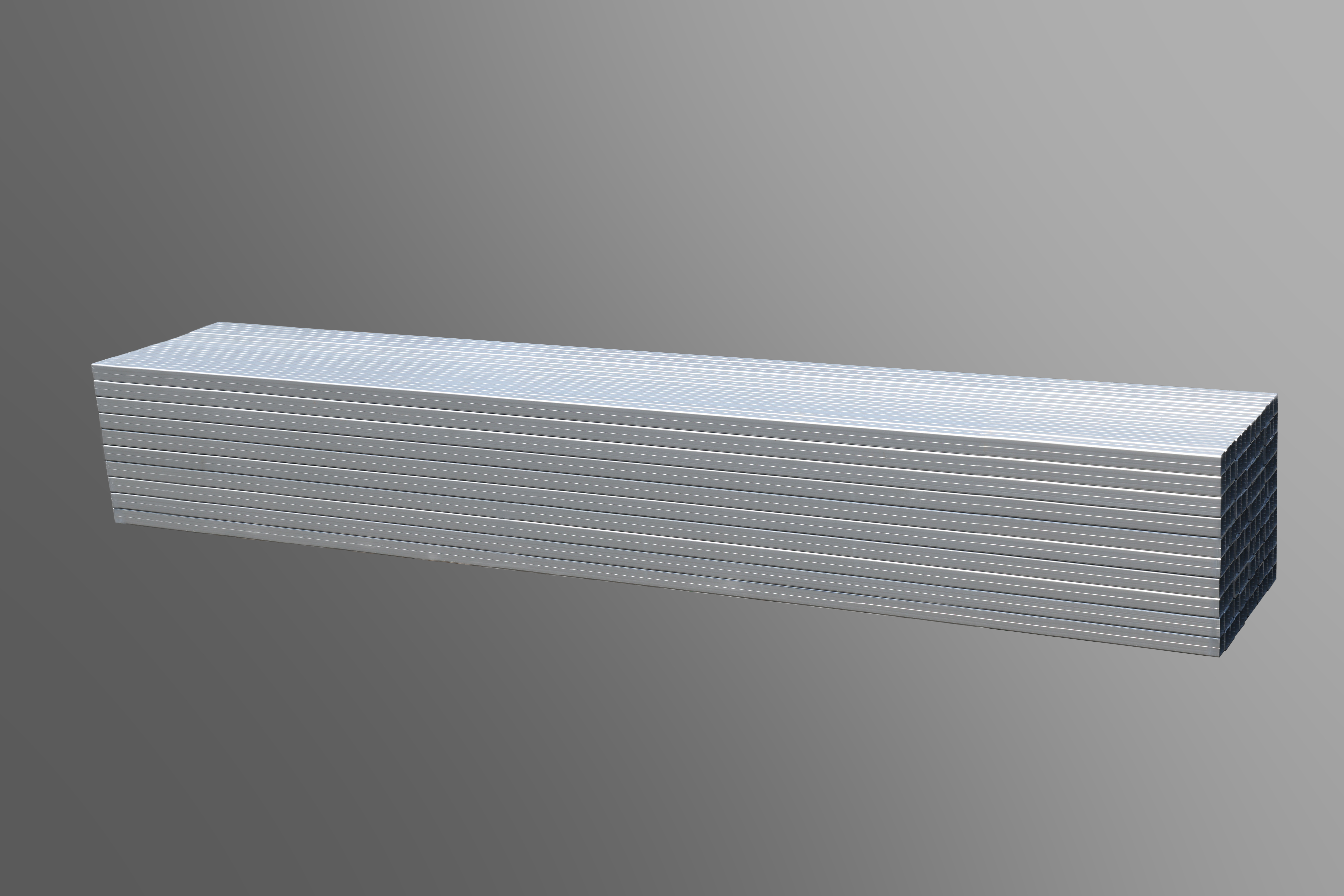

アルミバタ角

当社のアルミ製製品は、鉄に比べて約30%軽量で、持ち運びや施工が格段に便利です。アルミの特性により、切断や穴あけが容易で、様々な用途に対応できます。また、使用後はリサイクル価値が高く、経済的にも優れています。雨天でも問題なく利用できるため、天候に左右されることなく現場で活用できます。
当社が提供するアルミバタ角は、600mmスパンでの試験において鉄製品よりも優れた耐久性を示しました。建築現場で使用するために「安心安全」な品質を確保し、商品を提供しています。
軽量であるため、作業効率が向上し、人件費や運搬コストの削減が可能です。自社製造により、お客様のご希望に合わせた長さや形状でのオーダーができます。また、オプションとして、色付けやネーム入れも承っております。
当社が提供するアルミバタ角は、600mmスパンでの試験において鉄製品よりも優れた耐久性を示しました。建築現場で使用するために「安心安全」な品質を確保し、商品を提供しています。
軽量であるため、作業効率が向上し、人件費や運搬コストの削減が可能です。自社製造により、お客様のご希望に合わせた長さや形状でのオーダーができます。また、オプションとして、色付けやネーム入れも承っております。
アルミバタ
4大特長
1
鋼鉄製品に比べ軽量なので作業効率が向上し人件費や運搬コスト削減が可能!
2
アルミ製なので、錆の心配がなく、雨の日も安心!
3
自社製造なので、お好みの長さ、形状でご注文OK!
4
色づけ・ネーム入れ可能!(オプション)

各種公式に形状特性値を当てはめた計算
W= 側圧5ton/ ㎡ =30kgf/cm=3kgf/mm

60角2.6mm アルミバタ |
60角2.3mm アルミバタ カド角 |
60角2.3mm アルミバタ カド丸 |
60角2.0mm アルミバタ(溝付) |
50角2.6mm アルミバタ |
|
---|---|---|---|---|---|

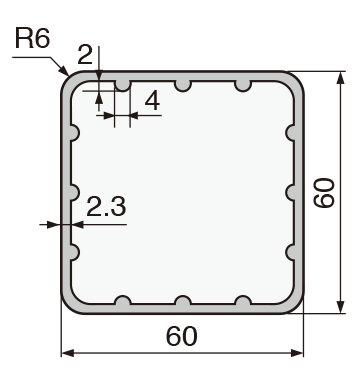

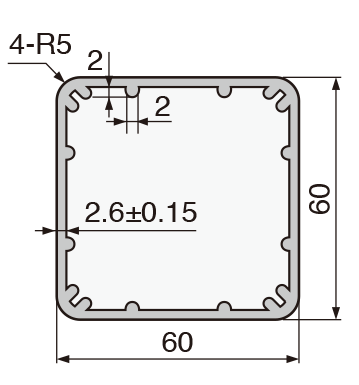

断面図 | ![]() |
![]() |
![]() |
![]() |
![]() |
たわみ値 | 1.8754mm | 2.2328mm | 2.3256mm | 2.5967mm | 3.9192mm |
曲げモーメント | 13,500kgf・cm | 13,500kgf・cm | 13,500kgf・cm | 13,500kgf・cm | 13,500kgf・cm |
曲げ応力度 | 1,050kgf/cm² | 1,250kgf/cm² | 1,302kgf/cm² | 1,454kgf/cm² | 1,829kgf/cm² |
安全率 | 2.38(6NO1-T5) | 2.00(6NO1-T5) | 1.92(6NO1-T5) | 1.72(6NO1-T5) | 1.37(6NO1-T5) |
最大荷重 | 2430kg | 2090kg | 1600kg | 1050kg | 1487kg |
試験データ | - |
※最大荷重は鳥取県産業技術センターにて強度試験を実施
当社のアルミバタは鉄よりも丈夫という結果が出ました!

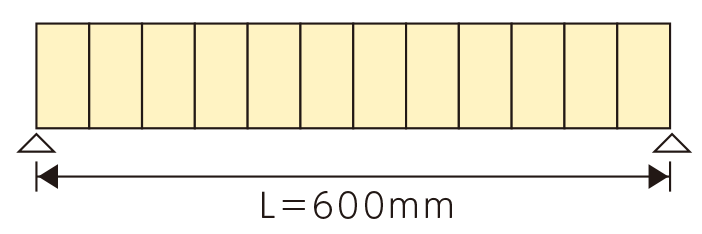

試験データ 600mm スパンで荷重をかけた際の最大荷重速度 20.0mm/min
当社のアルミバタカド角 | 2.3mm 1.625㎏/m | 最大荷重2,085㎏ | 最大点伸び8.4065mm |
---|---|---|---|
当社のアルミバタカド丸 | 2.3mm 1.591㎏/m | 最大荷重1,602㎏ | 最大点伸び8.96mm |
鉄鋼管 | 2.3mm 4㎏/m | 最大荷重1,583㎏ | 最大点伸び6.5565mm |
ハイテン | 1.6mm 2.88㎏/m | 最大荷重1,136㎏ | 最大点伸び4.264mm |
上記は鳥取県産業技術センターにて、強度試験を実施しております。
成績書はインターネット環境がございましたら、弊社ホームページにて、どなたでもご覧いただけます。
弊社の作成するアルミバタ角は600mmスパンの試験で、鉄よりも丈夫な結果が出ました。
建築現場で使用するのに「安心安全」な品質で、商品をご提供させていただいております。
成績書はインターネット環境がございましたら、弊社ホームページにて、どなたでもご覧いただけます。
弊社の作成するアルミバタ角は600mmスパンの試験で、鉄よりも丈夫な結果が出ました。
建築現場で使用するのに「安心安全」な品質で、商品をご提供させていただいております。
アルミバタ角の販売はK-palへご連絡ください。
